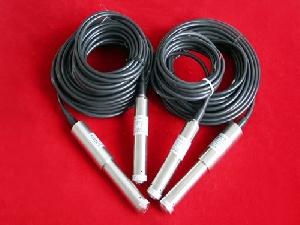

CYG23XX系列液位变送器

一、概述

该系列的液位变送器采用高精度、高稳定性的硅压阻压力传感器芯片或OEM压力传感器，专用导气电缆先进的水密封技术和可靠的专用放大电路及精密的温度补偿技术，保证了产品质量的高可靠性、该产品的防腐蚀、防雷击、防射频干扰等类型，按结构分为分体式、一体式；按使用方法分为投入式、插入式、安装式；按电器防护类型可分为普通型、抗雷击、抗射频干扰等类型，可满足用户的多种使用要求。

二、特点

防水、防油、防腐蚀、耐酸碱、防雷击、方射频干扰、优良的长期稳定性。测量结果的高准确性、高可靠性。

三、典型应用

城市供排水、农田灌溉、水文勘测、海洋勘测、污水处理、河流水库水位检测、石油化工、油库油罐液位检测、生化制药、食品加工、酒罐液位、粘稠液体测量。

四、主要技术指标

测量介质：各种液体，根据不同介质选用不同结构形式

测量范围：0～1m～400mH2O

过压保护：≤2X

输出信号： 4～20mADC二线制@12VDC～36VDC三线@12VDC～28VDC，典型为15VDC

负载电阻：4～20mA RL=（U-14）/0.02-R    （U为电源电压，R为电源内阻）

0～5V RL≥300Ω

补偿温区：-10℃～+60℃

工作温区：-20℃～+80℃

绝缘电阻：100MΩ@50VDC

五、变送器性能参数分档

   性能参数      分档             A       B      C       D

   精度等级/%                    1.00    0.50   0.25    0.15

   基本误差/±%FS                1.00    0.50   0.25    0.15

   回程误差/%FS                  0.50    0.30   0.20    0.10

   零位温度系数/X10-4/℃.FS      5.00    3.00   2.00    1.00

   灵敏度温度系数/X10-4/℃.FS    5.00    3.00   2.00    1.00

   零位时漂/%FS/8小时           0.30     0.20   0.10    0.05

   零位长期时漂/%FS/年           0.50    0.30   0.20    0.10

六、外形及安装尺寸

六、CYG23系列选型表
