CYG5002系列智能液位变送器
一、产品特点
·4～20mADC两线制电流输出；
·采用数字温度补偿及非线性修正技术；
·具备RS485通讯接口（自定义或MODBUS协议）或HART通讯协议；
·支持组网应用；
·全不锈钢结构设计，体积小，重量轻；
·特殊要求可定做，适应各种场合应用；
·本按防爆型产品符合GB3836.4标准要求，取得了防爆合格证，防爆标志为ExiaⅡBT6Ga；
二、概述
CYG5002型智能液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供
压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。
三、技术参数
产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
性能指标
CYG5002W 型 量程：0.5 1 2 5 10 20 50 100 200mH2O
CYG5002WK 型 量程：0.5 1 2 3 4mH2O
CYG5002WRK 型 量程: 0.5 1 2 5 10 20mH2O
允许过压 1.5倍满量程压力
CYG5002W/ CYG5002WK
精度 ±0.1%FS（典型） ±0.2%FS（最大）
精度 ±0.25%FS（典型）±0.5%FS（最大）
稳定性误差 ±10mmH2O（典型） ±20mmH2O（最大） 量程≤20mH2O±20mmH2O（典型） ±30mmH2O（最大）
CYG5002WRK型
±零点漂移，%FS/℃ 灵敏度漂移，±%FS/℃
量程＞10mH2O 0.005（典型） 0.01（最大） 0.02（最大）
量程≤10mH2O 0.01 （典型） 0.02（最大） 0.02（最大）
量程≤5mH2O 0.015 （典型） 0.03（最大） 0.02（最大）
温度漂移
量程≤2mH2O 0.025（典型） 0.05（最大） 0.02（最大）
传输方式 二线 三线 三线
电源电压 15～28VDC（本安型经安全栅供电） 15～28VDC 15～28VDC
输出信号 4～20mADC 0～10/20mADC 0/1～5/10VDC
负载（Ω） ＜（U-15）/0.02A ＜（U-15）/0.02A ＞5k
壳体：不锈钢1Cr18Ni9Ti O 型圈：氟橡胶
CYG5003W型 膜片：不锈钢316L 橡胶护套：丁腈橡胶
电缆：Φ8.5mm聚乙烯（或聚氨脂）通气电缆
CYG5003WK型 不锈钢、紫铜、氟橡胶O 型圈
与介质接触材料
该产品以两线制方式工作，体积小巧、重量轻、易安装，使用方便，可直接替代两线制模拟4～20mADC输出变送器。
|
绝 缘
|
100MΩ，50VDC
|
|
振 动
|
20g，(20～5000)Hz
|
|
冲 击
|
20g，11ms
|
|
防护等级
|
IP68（变送器部分）；IP65（接线盒部分）
|
|
介质兼容性
|
膜片：不锈钢316L
|
|
壳体：不锈钢1Cr18Ni9Ti
|
|
O形密封圈：氟橡胶
|
|
重 量
|
约160g
|
|
过载能力
|
性能指标 基本量程（mH2O） |
0.5
|
1
|
2
|
5
|
10
|
20
|
30
|
50
|
|
过压（mH2O）
|
3
|
4
|
5
|
15
|
20
|
40
|
50
|
100
|
|
注：量程缩放最小为基本量程的1/5
所有中间量程模拟输出变送器（不过压）用基本量程扩展实现
|
①综合精度：包含非线性、迟滞、重复性及温度误差。
|
综合精度①②
|
±0.075%FS（最小） ±0.1%FS（典型） ±0.25%FS（最大）
|
|
长期稳定性
|
±0.2%FS/年
|
|
补偿温度③
|
-10℃～70℃
|
|
工作温度
|
-10℃～80℃
|
|
存储温度
|
-40℃～100℃
|
|
供电电源
|
(10～28)VDC（RS485接口型），(12～30)VDC（HART型），
(10～12)VDC（本安型，经安全栅供电）
|
|
输出信号
|
(4～20)mA DC
|
|
RS485接口（自定义协议/MODBUS协议）或HART协议
|
|
负载能力
|
(4～20)mA DC输出，（U-10V or 12V）/0.02A（Ω）
|
|
RS485总线可挂接99个变送器
|
②3.5mH2O和7mH2O的液位变送器，经过量程缩放后，综合精度典型值为±0.5%FS。
③特殊温度范围可与厂家协商。

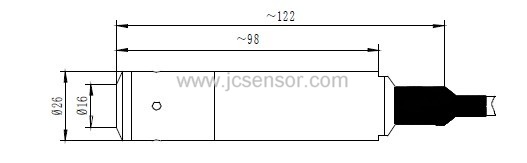

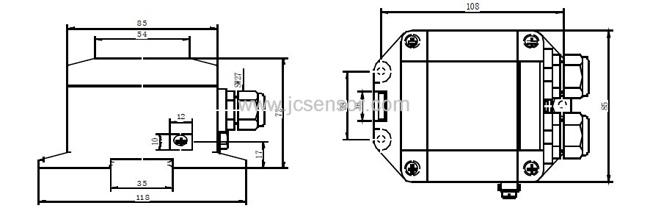

外形结构
（单位：mm）
选型指南
MPM4700 |
型智能液位变送器
|
|
量程
|
测量范围0～3.5…200mH2O
|
|
[0～XmH2O]L
|
X为实际所需量程，L：为电缆线长度，L-X=（1～2）m
|
|
代号
|
输出信号
|
|
E
|
4～20mADC
|
|
R4
|
RS485通讯接口，自定义通讯协议
|
|
R8
|
RS485通讯接口，MODBUS通讯协议
|
|
H
|
HART通信协议
|
|
代号
|
结构材料
|
|
隔离膜片
|
接口
|
壳体
|
|
22
|
不锈钢316L
|
不锈钢
|
不锈钢
|
|
24
|
不锈钢316L
|
不锈钢316L
|
不锈钢316L
|
|
代号
|
附加功能
|
|
C1
|
M20×1.5外螺纹压力接口，端面密封
|
|
C5
|
M20×1.5外螺纹压力接口，水线密封
|
|
Yb
|
不带显示的铝接线盒
|
|
Yc
|
MS200型防水接线盒（推荐选项）
|
|
Yd
|
PD140型防雷保护器接线盒
|
|
F1
|
固定法兰
|
|
i
|
本按防爆型ExiaⅡB T6 Ga
|
|
T
|
船用产品
|
|
MPM4700 [0～10mH2O]12 ER4 22 Yc 完整的型号规格
|
选型提示
1、电缆材质在未特殊注明要求的情况下，按聚乙烯供货。
2、特殊要求，敬请与本公司商洽，并在订单中予以注明。
